貼片電容形狀類似貼片電阻，通常貼片電容是白色的基體,也有大部分的鉭電解電容是黑色基體，但其正極一側也標示有白色的極性。貼片電容和貼片電阻一樣也都有片形和圓柱形兩種外觀，其中圓柱形的貼片電容類似圓柱形貼片電阻，只是整體粗細一致，而貼片電阻則是兩端稍微粗一圈。
要學會識別貼片電容就要識別貼片電容上的數值標注方法，通常有三種：

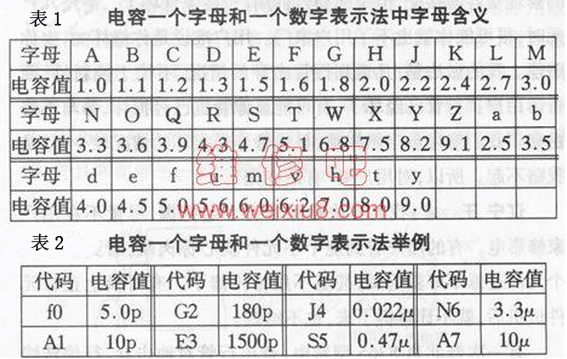

1、一個字母和一個數字的標注方法，在白色基體上印出一個黑色的字母和一個黑色的數字或在片形鉭電解電容的黑色基體上印出一個白色字母和一個白色數字作為代碼，其中的字母表示電容量的前兩位數字（見表1）。后面的數字表示在前面的數字后面加幾個'0'(見表2)。

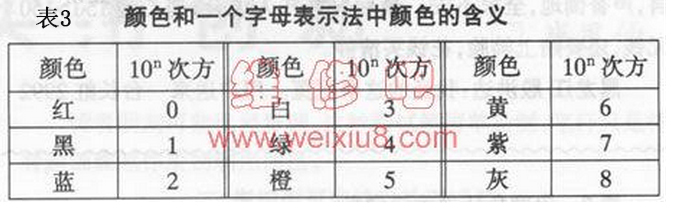

2、一個字母和一種顏色的標示方法，在貼片電容的基體上印出一種顏色加一個字母的組合作為代碼來示意電容量。字母的意思和標注方法一相同（詳見表1），顏色也同樣是表示在前面字母所代表的數字后面加幾個‘0’（見表3）。

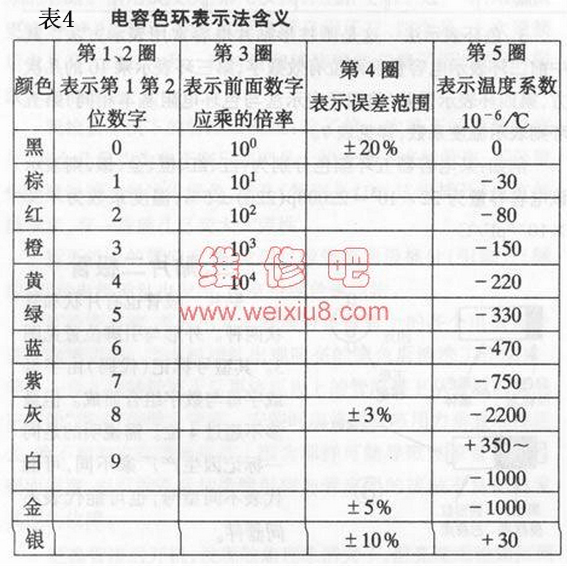

3、色環標示方法，這是圓柱形貼片電容通常使用的一種方法。其中前兩環表示電容量的前兩位有效數字，第三環表示在前兩位有效數字后面加幾個‘0’，第四環則表示誤差值，第五環表示電容器的溫度系數（見表4）。
通過今天的學習你可以正確識別貼片電容上的代碼了嗎？
