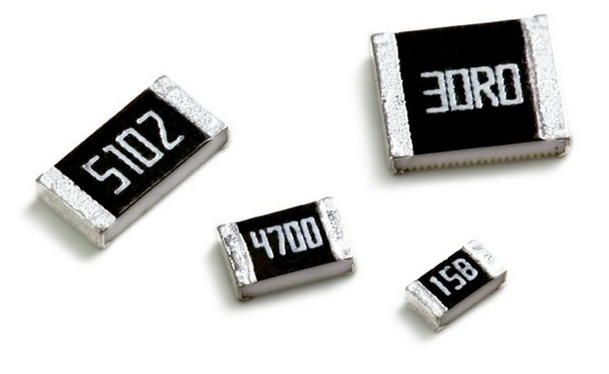

對于電阻器相信大家已經非常熟悉了，今天要介紹的是功率型貼片電阻，額定功率的單位是瓦特。它是指電阻在變得過熱之前所能獲得最大的功率，它的值是不可更改的，否則可能會燒毀。這在信號處理電路中并不是常見的問題，但它在功率放大器或電源電路中卻值得關注的。一個1/4W的電阻在它出現上述問題前將消耗1/4瓦的功率，所以廠商們推出了更高的額定功率的電阻器——或稱“大功率薄膜電阻”——用在有效功率較大的地方。
根據經驗來說，一般會采用額定功率是其實際功率的兩倍的電阻。電阻器在額定功率或接近額定功率運行時也許很安全，但如果它被固定于印刷電路板（PCB）上，就可能會變得很熱，從而燒壞板或熔化焊料，并導致接頭斷裂。如果你是使用有線組件，盡量使其遠離主板以使其能獲得盡可能的氣流進行冷卻。一些電阻器有自己的翅片散熱器，并且可以將其拴固在底板或更大的散熱器上散熱。
通常要知道你所用電阻的額定功率是很容易的，你只需要知道其兩端的電阻或流經電阻的電流就可以了。為了避免每一次都做一次這種計算，我創建了一個表格記錄特定電阻在最大電壓和電流下的特定額定功率。當然我只用了E6值，使得表格可以很方便地進行管理，但而且也可以很方便的在期間通過插補來獲知大概。如上文所述，您應該盡量使電阻器得額定功率是實際功率的兩倍。并記住其熱效果會影響到其附近的其它部件，即使它們都完全在工作在自己的額定功率內。

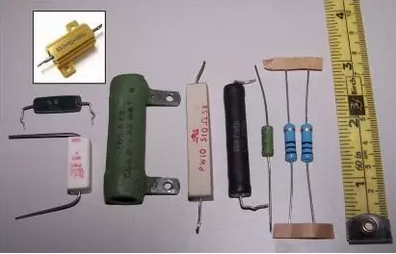

常用的功率電阻，右邊兩個藍色的是2W金屬膜電阻。緊鄰其左的一個3W線繞式電阻；你可以比較一下他們的大小。那個黑色的和白色方形的電阻的額定功率均為10W。綠色大電阻的額定功率為20W，這種電阻通常通過螺母和螺栓進行安裝。左邊的兩個較的電阻的額定功率是5W。
本文原創自佳益電子科技（http://www.mohamedadalal.com ），轉載請注明出處。
