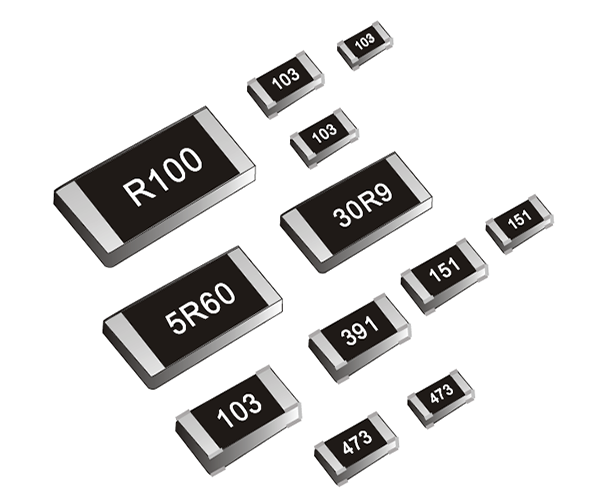

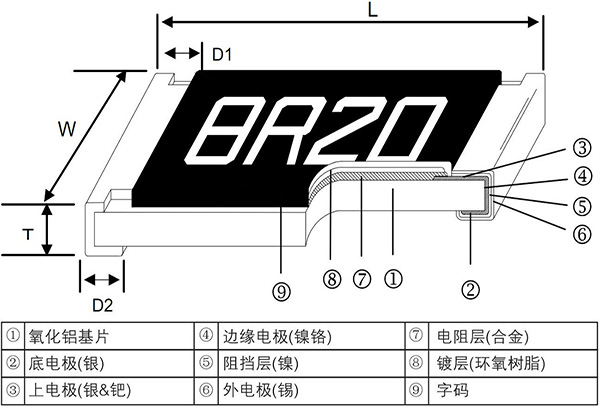

貼片電阻是片式固定電阻器的簡稱，是一種金屬玻璃釉電阻器。貼片電阻的結構是怎么樣的呢？一般是由以下四部分組成的。
第一部分——基板：基板材料一般采用的是96%的三氧化二鋁陶瓷，除了具有良好的絕緣性之外,還應具備在高溫下的優良導熱性、以及好的機械強度等特征。當然基板還必須要平整、劃線準確，以確保電阻和電極漿料能印刷到位.。
第二部分——電阻膜：用電阻漿料（有一定電阻率的）印刷到陶瓷基板上,然后再燒結而成.電阻漿料一般是用的二氧化釕。
第三部分——保護膜：保護膜是覆蓋在電阻膜之上的,它的作用是為了保護電阻體。一來起到機械保護作用，二來使電阻體的表面有絕緣性,避免電阻與鄰近導體接觸而發生故障。在電鍍中間電極的過程中,也可以防止電鍍液因?qū)﹄娮枘さ那治g而導致電阻性能下降。保護膜一般是用低熔點的玻璃漿料燒結而成。
第四部分——電極：為了讓電阻有良好的可焊性和可靠性,一般電極有三層結構即內中外層。內層是連接電阻體的。中間層是鍍鎳層又稱阻擋層，它的作用是提高電阻的耐熱性,緩沖焊接時的熱沖擊。外層是錫鉛層又被叫做可焊層，用錫鉛系合金電鍍而成的，它的作用是使電極有良好的可焊性并且延長電極的壽命。
