常用的貼片陶瓷電容的材質和規格有很多種，不同的材質區別是很大的，我們在選用的時候要參照什么樣的參數選擇適合自己的材質呢，下面就從容量穩定性溫度等方面比較下這幾種材質的區別。
貼片電容又稱多層片式陶瓷電容，常用的材質有NPO、X7R、Z5U、Y5V四種材質。NPO填充介質是由鉫、釤和一些其它稀有氧化物。X7R電容被稱為溫度穩定型的陶瓷電容，Z5U電容被稱為通用陶瓷單片電容，Y5V電容是一種一定溫度限制的通用電容。
不同的介質種類導致了對電場變化的響應速度和極化率不一樣。在相同體積下的容量不同然后電容的介質損耗、容量穩定性等也就不同。介質材料按容量的溫度穩定性可以分為兩類，即I類陶瓷電容和II類陶瓷電容，NPO屬于I類，其他三種屬于II類。

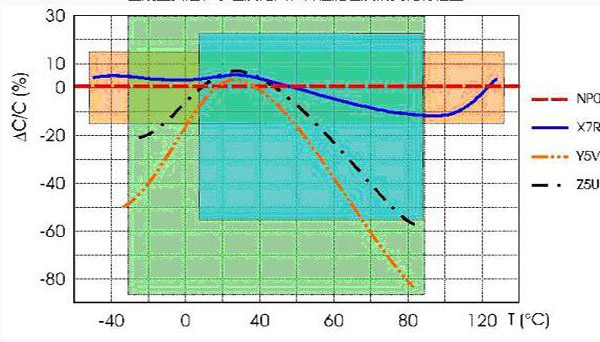

這四種材質的溫度范圍和容值隨溫度的變化特性也是不同的，詳見下圖的曲線就可以清晰的看到溫度和容值的變化范圍了。
