電感的結構一般由骨架、繞組、屏蔽罩、封裝材料、磁芯或鐵芯等六部分組成的。
1、骨架——指繞制線圈的支架。體積較大的固定式電感或可調式電感如振蕩線圈、阻流圈等大多數是將漆包線（或紗包線）環繞在骨架上，再將磁芯或銅芯、鐵芯等裝入骨架的內部以此提高它的電感量。骨架得通用材料是塑料、膠木、陶瓷等材料，可以制成不同的形狀要求。小型電感如色碼電感一般不用骨架而是直接將漆包線繞在磁芯上?？招碾姼校ㄒ卜Q空心線圈），大多用在高頻電路中，不用磁芯、骨架和屏蔽罩等，首先在模具上繞好后再脫去模具，并將線圈各圈之間拉開一定距離。
2、繞組——是指一組線圈，具有規定功能的，它是電感的基本組成部分。有單層繞組和多層繞組之分。單層繞組又有密繞（繞制時導線一圈挨一圈）和間繞（繞制時每圈導線之間均隔一定的距離）兩種形式。多層繞組有多種繞法如分層平繞、亂繞、蜂房式繞法等。

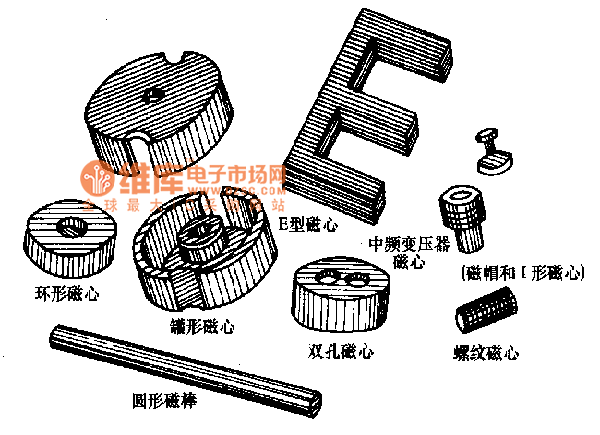

3、磁芯與磁棒——材料一般采用鎳鋅鐵氧體（NX系列）或錳鋅鐵氧體（MX系列）等，它的形狀有工字形、柱形、帽形、E形、罐形等各種形狀。
4、鐵芯——材料主要有硅鋼片、坡莫合金等，其外形多為“E型”。
5、屏蔽罩 ——為避免有些電感在工作時產生的磁場從而影響其它電路和元器件的正常工作，就給電感帶上一個金屬屏幕罩（例如半導體收音機的振蕩線圈等）。采用屏蔽罩的電感后會增加線圈的損耗，使Q值降低。

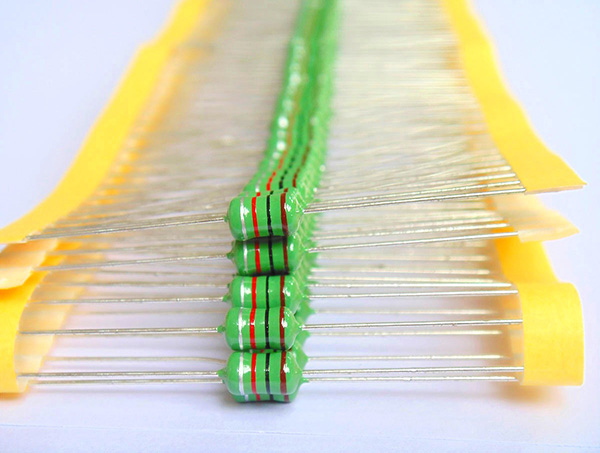

6、封裝材料 ——有些電感如色碼電感、色環電感繞制好后，用封裝材料將線圈和磁芯等結構密封起來。封裝的材料有塑料或環氧樹脂等。
