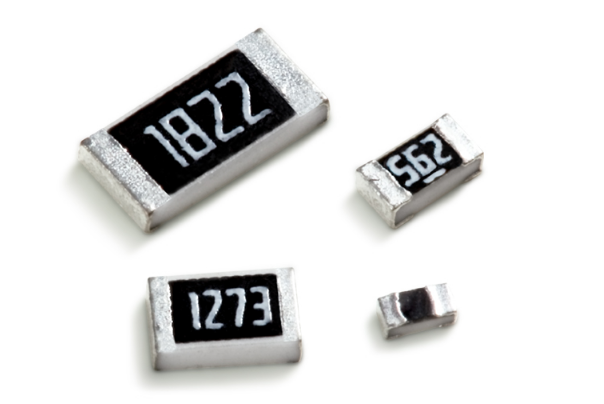

貼片式固定電阻器又稱片式固定電阻器，簡稱貼片電阻、片阻。英文 Chip Fixed Resistor 簡稱 Chip-R、SMD Risistor，是電子電路中使用量最大，應用最廣的元件。

貼片電阻的分類

從材料工藝角度分主要有兩大類：厚膜貼片電阻器和薄膜貼片電阻器，目前厚膜貼片電阻器生產量使用量占絕大部分。

從設計性能上可分為常規厚膜貼片電阻、超低阻值厚膜電阻、高壓厚膜貼片電阻、高阻厚膜貼片電阻、精密厚膜貼片電阻和大功率厚膜貼片電阻等六種類別。

貼片電阻的尺寸規格

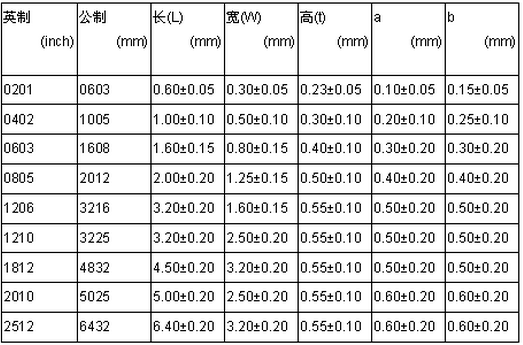

    貼片電阻主要有“0201~ 2512”9個標準化的尺寸規格系列。有兩種尺寸：

   ①EIA英制：如1206，”12”表示長度為0.12英寸，“06”表示寬度為0.06 英寸。

   ②國際單位制：如3216，“32”表示長度為3.2mm英寸，“16”表示寬度為1.6mm。

   由于1英寸=25.4mm，所以經標準化后英制“1206”與國際單位單位制“3216”表達的尺寸規格一致。具體尺寸公差,不同廠家略有不同，還有更小尺寸的，如國巨的：RC0075 長0.30X寬0.15X厚0.10 (mm)，RC0100 長0.40X寬0.20X厚0.13 (mm)。

   當前應用最廣的尺寸是0402 0603 0805及1206。0201及更小尺寸主要用于移動終端集成度較高的產品中；2010和2512等大規格主要用于大功率如電力電路領域。
