雖然日常生活中提及穿心電容的次數并更不是很多，也沒有常規貼片電容的應用量大，但這些并不代表穿心電容的不重要，其實在很多電子電路中都需要用穿心電容，下面小編和大家一起來了解下穿心電容的特性及應用。

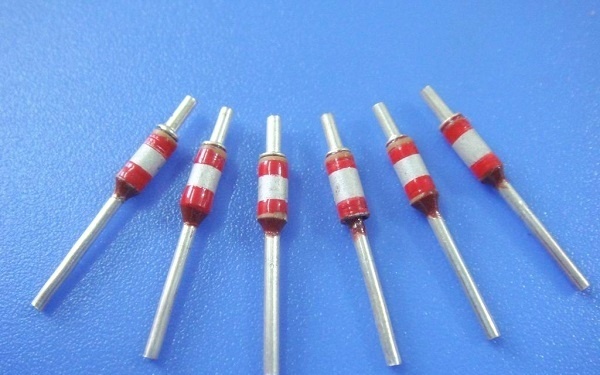

1、焊接式穿心電容
特性：焊接式穿心電容是安裝在狹小空間的最適合的元件，因?yàn)楹附邮酱┬碾娙蒹w積很小，對pcb板的空間要求低，可以為其他電子元件節省更多的安裝空間，并且額定電壓：可達1000VDC，可以在高溫下工作，防止在安裝時的回流。
應用：穿心電容主要應用濾波信號，數據線和AC電源線、電信設備、傳輸設備、工控機，復合電路濾波器組件。
2、高電壓高電流樹脂穿心電容
特性：高電壓高電流樹脂穿心電容又被稱為高電流或高電壓濾波器，他的電壓可以達到可到達可達2500VDC和240VAC@400HZ，電流可以達到100Amps
應用：高電流濾波器主要應用于高電流開關電源，DC充電系統，而高電壓濾波器主要應用于高壓電源，螺旋式的結構更容易安裝。
3、玻璃密封高性能穿心電容
特性：（1）玻璃密封高性能穿心電容工藝成熟，設計優化，多種尺寸型號可供選擇。
（2）瞬間抑制Pi、T、&TT電路可選。可靠性高、穩定性好。
（3）電容量和溫度特性: 1pF-1μF;NPO、X7R、Z5U等。
（4）溫度范圍: -55℃-+125℃ ;-40℃-+85℃。
（5）最大電壓值: 400VDC 240VAC@400Hz，最大電流: 30Amps。
應用：電源、信號線、火箭點火裝置、飛機、軍事通訊、醫療設備、多段式濾波。
本文原創自佳益電子科技（http://www.mohamedadalal.com ），轉載請注明出處。
