貼片電容端電極兩端焊錫不均也可造成貼片電容內部出現裂紋，具體原因?yàn)椋喝绻娙荻穗姌O兩端焊錫不均，這樣在錫冷卻過程中所產生的收縮應力差異過大，從而導致電容內部出現裂紋，最終導致失效，下圖為0805 X7R 224 K 50V案列圖。
|
|

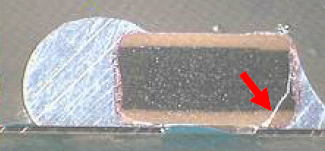

不良圖片 | 磨片圖 |

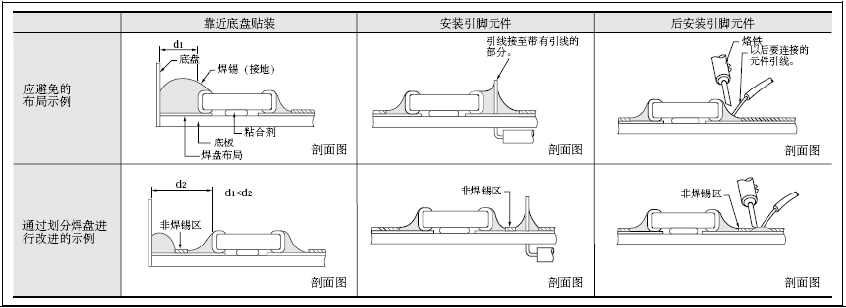

解決方法如下圖為防止焊料過量的焊盤布局圖：
總體還說引起貼片電容破裂失效的原因還是很多的，佳益電子在這里也只能粗略的為大家講解一下最常見的因?yàn)楹稿a不均導致貼片電容破裂失效的原因和解決方法，只希望對廣大客戶能有所幫助。
